OH524C-2110-2170

Drop-in circulator · 2110-2170 MHz · 0.25 dB insertion loss max. · 23 dB isolation min.

SKU: OHYH524C-2110-2170 Categories: Circulators, Drop-In Series Circulators

Description

Technical specifications

Frequency range 2110-2170 MHz
Insertion loss 0.25 dB max.
Isolation 23 dB min.
Return loss 23 dB min.
Rated power 160 W
IMD3 −65 dBc at 2 × 30 W
Operating temperature −40 to +85 °C
Package class 0.75 inch

Product details

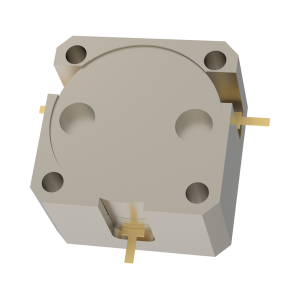

OH524C-2110-2170 is a 0.75 inch drop-in stripline circulator for 2110-2170 MHz.

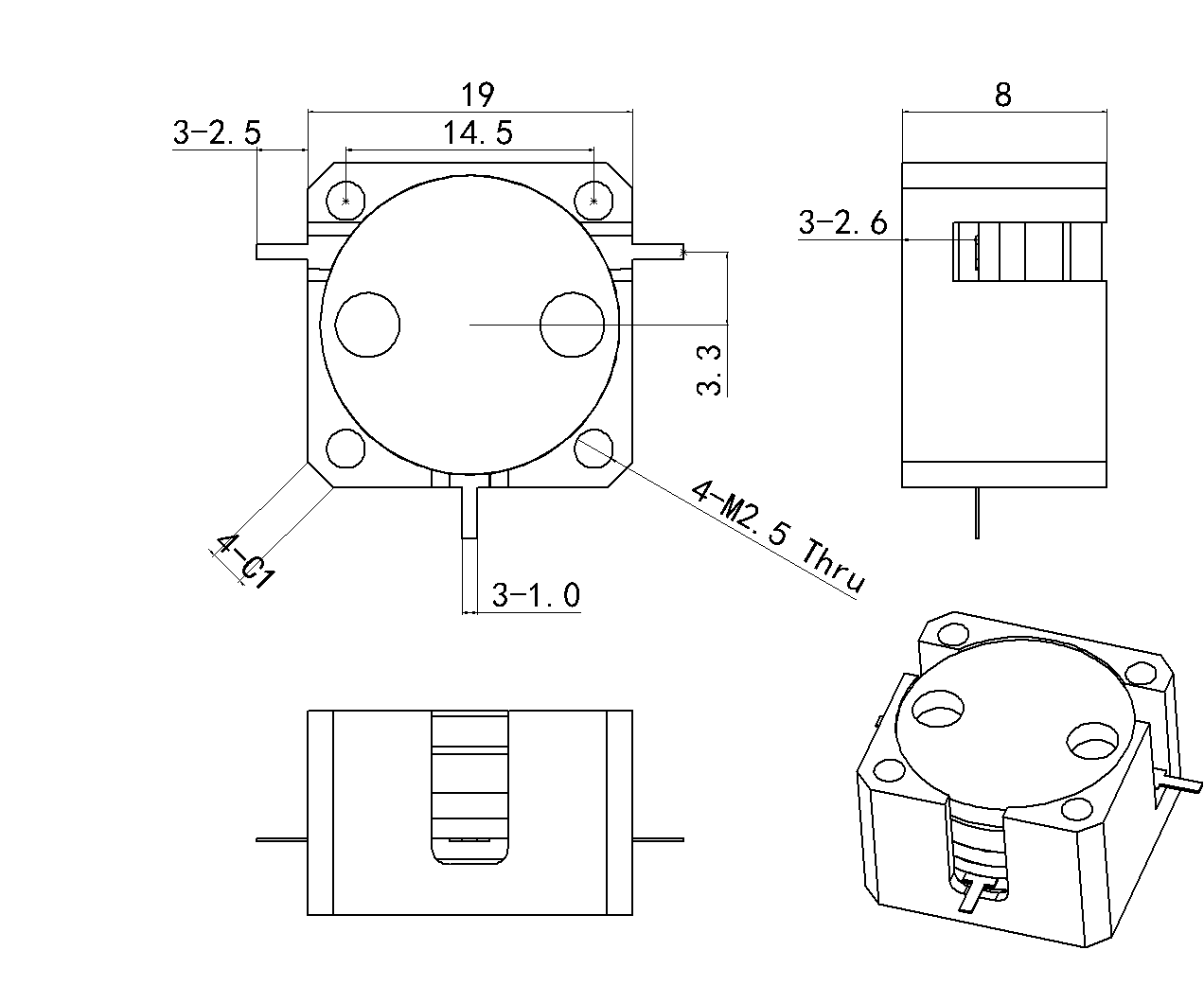

Mechanical outline

OH524C-2110-2170 mechanical outline

Performance illustrations

Frequency-mapped reference curves.

OH524C-2110-2170 S11 frequency-mapped illustration

S11 frequency (MHz) Magnitude (dB)
2110 −28.125
2170 −27.943
OH524C-2110-2170 S12 frequency-mapped illustration

S12 frequency (MHz) Magnitude (dB)
2110 −0.2809
2170 −0.2893
OH524C-2110-2170 S22 frequency-mapped illustration

S22 frequency (MHz) Magnitude (dB)
2110 −27.308
2170 −30.231
OH524C-2110-2170 S21 frequency-mapped illustration

S21 frequency (MHz) Magnitude (dB)
2110 −29.033
2170 −26.273

Product datasheet

Download PDF datasheet

OH524C-2110-2170-Outline
