OH524C-1880-2025

Drop-in circulator · 1880-2025 MHz · 0.30 dB insertion loss max. · 22 dB isolation min.

SKU: OHYH524C-1880-2025 Categories: Circulators, Drop-In Series Circulators

Description

Technical specifications

Frequency range 1880-2025 MHz
Insertion loss 0.30 dB max.
Isolation 22 dB min.
Return loss 22 dB min.
Rated power 160 W
IMD3 −65 dBc at 2 × 30 W
Operating temperature −40 to +85 °C
Package class 0.75 inch

Product details

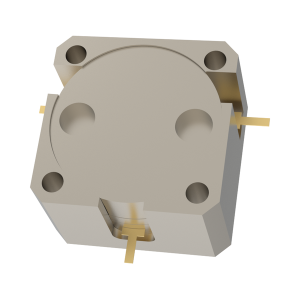

OH524C-1880-2025 is a 0.75 inch drop-in stripline circulator for 1880-2025 MHz.

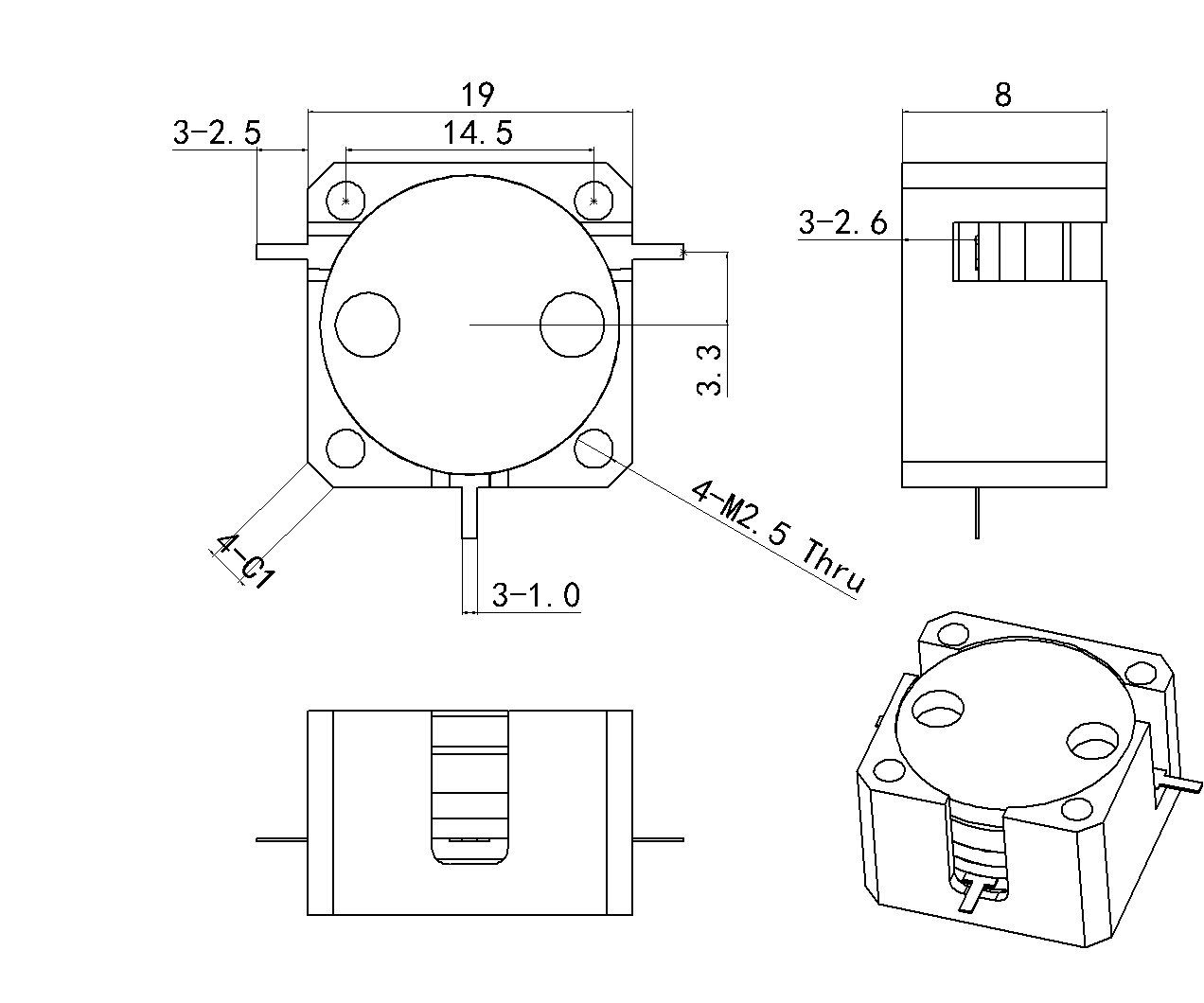

Mechanical outline

OH524C-1880-2025 mechanical outline

Performance illustrations

Frequency-mapped reference curves.

OH524C-1880-2025 S11 frequency-mapped illustration

S11 frequency (MHz) Magnitude (dB)
1880 −28.125
2025 −27.943
OH524C-1880-2025 S12 frequency-mapped illustration

S12 frequency (MHz) Magnitude (dB)
1880 −0.2809
2025 −0.2893
OH524C-1880-2025 S22 frequency-mapped illustration

S22 frequency (MHz) Magnitude (dB)
1880 −27.308
2025 −30.231
OH524C-1880-2025 S21 frequency-mapped illustration

S21 frequency (MHz) Magnitude (dB)
1880 −29.033
2025 −26.273

Product datasheet

Download PDF datasheet

OH524C-1880-2025-Outline
