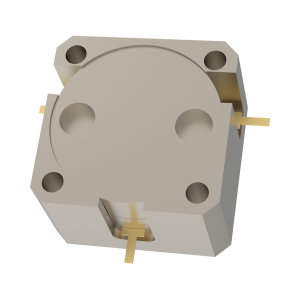

OH524C-1800-1880

Drop-in circulator · 1800-1880 MHz · 0.25 dB insertion loss max. · 23 dB isolation min.

SKU: OHYH524C-1800-1880 Categories: Circulators, Drop-In Series Circulators

Description

Technical specifications

Frequency range 1800-1880 MHz
Insertion loss 0.25 dB max.
Isolation 23 dB min.
Return loss 23 dB min.
Rated power 160 W
IMD3 −65 dBc at 2 × 30 W
Operating temperature −40 to +85 °C
Package class 0.75 inch

Product details

OH524C-1800-1880 is a 0.75 inch drop-in stripline circulator for 1800-1880 MHz.

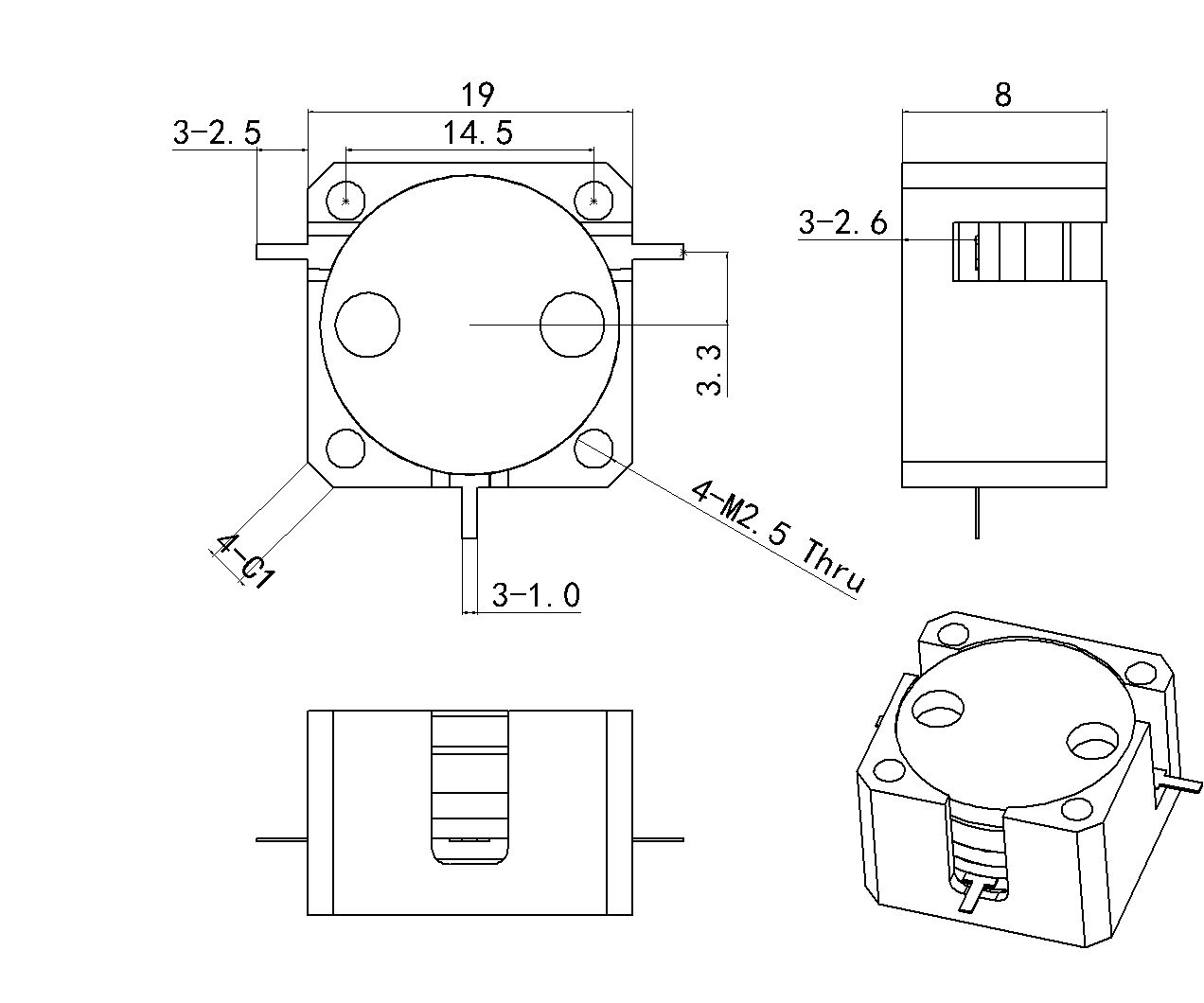

Mechanical outline

OH524C-1800-1880 mechanical outline

Performance illustrations

Frequency-mapped reference curves.

OH524C-1800-1880 S11 frequency-mapped illustration

S11 frequency (MHz) Magnitude (dB)
1800 −28.125
1880 −27.943
OH524C-1800-1880 S12 frequency-mapped illustration

S12 frequency (MHz) Magnitude (dB)
1800 −0.2809
1880 −0.2893
OH524C-1800-1880 S22 frequency-mapped illustration

S22 frequency (MHz) Magnitude (dB)
1800 −27.308
1880 −30.231
OH524C-1800-1880 S21 frequency-mapped illustration

S21 frequency (MHz) Magnitude (dB)
1800 −29.033
1880 −26.273

Product datasheet

Download PDF datasheet

OH524C-1800-1880-Outline
