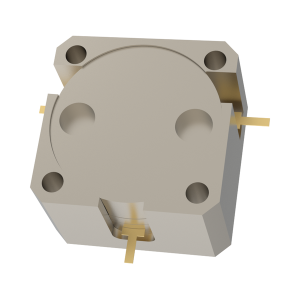

OH524C-3300-3600

Drop-in circulator · 3300-3600 MHz · 0.30 dB insertion loss max. · 20 dB isolation min.

SKU: OHYH524C-3300-3600 Categories: Circulators, Drop-In Series Circulators

Description

Technical specifications

Frequency range 3300-3600 MHz
Insertion loss 0.30 dB max.
Isolation 20 dB min.
Return loss 20 dB min.
Rated power 160 W
IMD3 −70 dBc at 2 × 30 W
Operating temperature −40 to +85 °C
Package class 0.75 inch

Product details

OH524C-3300-3600 is a 0.75 inch drop-in stripline circulator for 3300-3600 MHz.

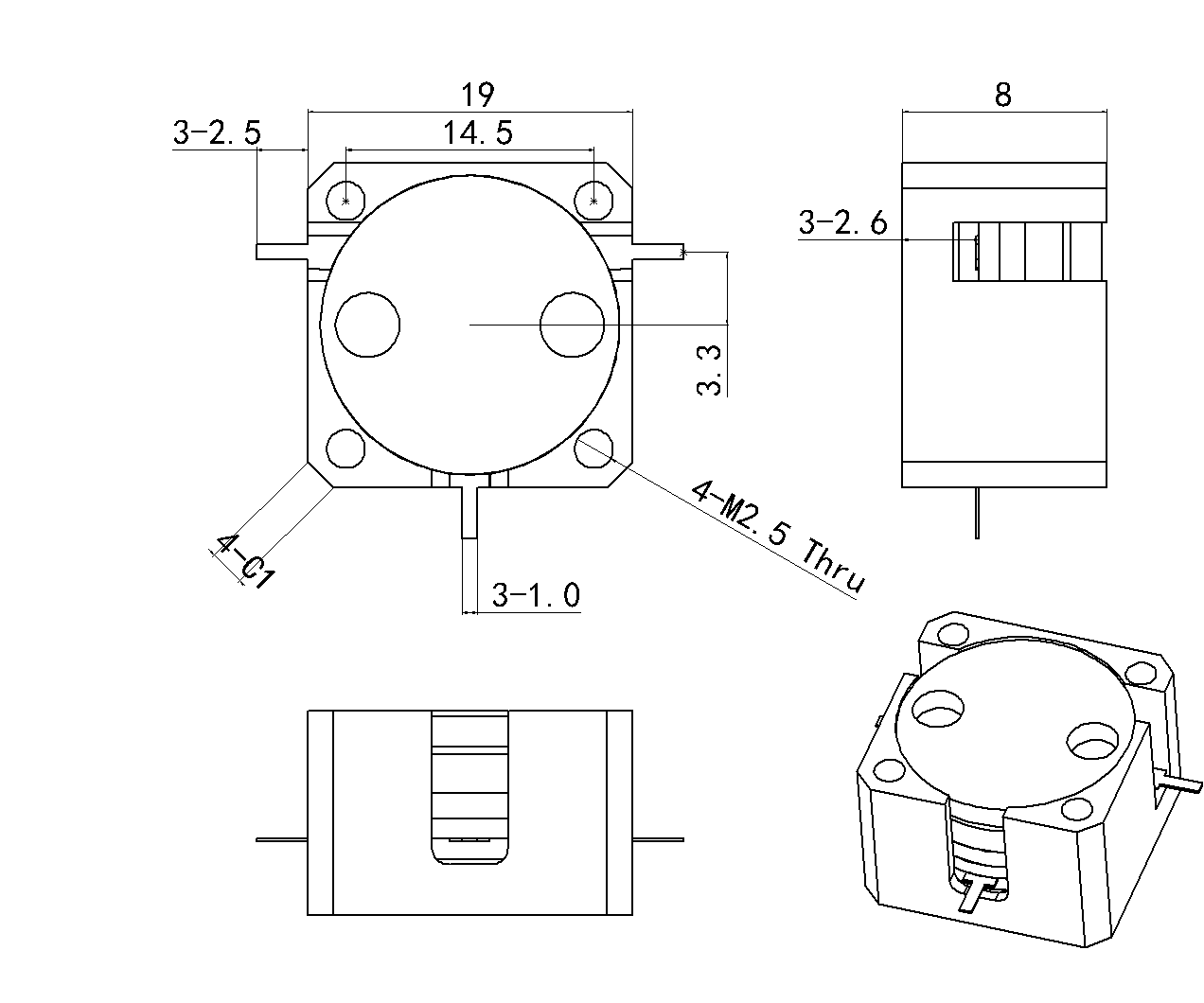

Mechanical outline

OH524C-3300-3600 mechanical outline

Performance illustrations

Frequency-mapped reference curves.

OH524C-3300-3600 S11 frequency-mapped illustration

S11 frequency (MHz) Magnitude (dB)
3300 −28.125
3600 −27.943
OH524C-3300-3600 S12 frequency-mapped illustration

S12 frequency (MHz) Magnitude (dB)
3300 −0.2809
3600 −0.2893
OH524C-3300-3600 S22 frequency-mapped illustration

S22 frequency (MHz) Magnitude (dB)
3300 −27.308
3600 −30.231
OH524C-3300-3600 S21 frequency-mapped illustration

S21 frequency (MHz) Magnitude (dB)
3300 −29.033
3600 −26.273

Product datasheet

Download PDF datasheet

OH524C-3300-3600-Outline
